Технологическое оборудование

Готовые модули для водоподготовки: фильтрация, затворы, префильтры, насосы, расходметры. Всё, что нужно для стабильной и безопасной работы бассейна

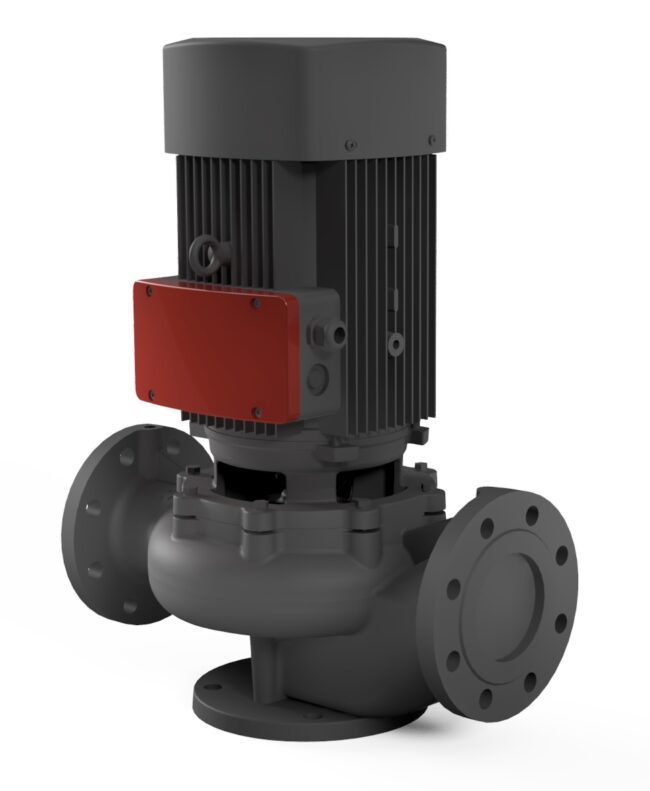

Циркуляционные насосы

Назначение

Обеспечивают непрерывную циркуляцию воды в системе водоподготовки
общественного бассейна с заданным расходом и напором.

Функции

Поддерживают стабильную работу контура фильтрации и нагрева, адаптированы для частотного регулирования, подходят для длительной эксплуатации в интенсивных режимах.

Преимущества

– Корпус из чугуна и сухой ротор обеспечивают высокую надёжность

– Широкий диапазон производительности

– Устойчивость к износу и длительной непрерывной работе

– Компактные размеры и ремонтопригодная конструкция

– Соответствие требованиям общественных бассейнов

Исполнение

Поставляются в двух сериях под брендом SmartPool, произведены на одном из ведущих мировых заводов насосного оборудования.

Модели:

Cерия SF – производительность от 18 до 210 м³/ч

Технические характеристики

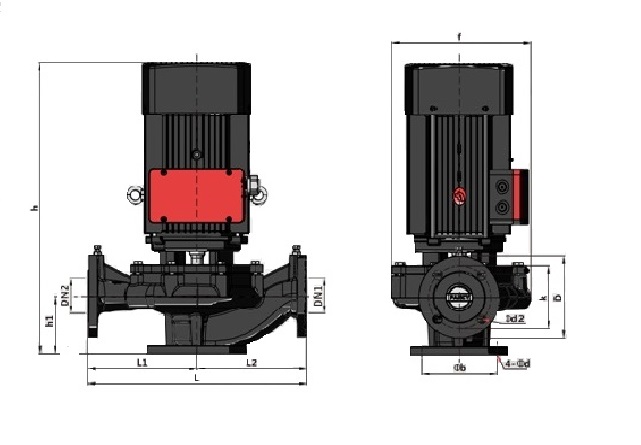

Модель	Размеры, мм													Кг
	DN1	DN2	h	h1	L	L1	L2	b	d	F	D	d2	K	3-
FT 65–310/30	65	65	530	112	400	200	200	160	18	250	185	4*18	145	48
FT 65–320/55	65	65	583	112	400	200	200	160	18	263	185	4*18	145	68
FT 80–270/75	80	80	615	135	470	235	235	180	18	267	200	8*18	160	74
FT 100–270/110	100	100	685	160	552	276	276	220	18	310	220	8*18	180	113
FT 100–320/150	100	100	807	160	552	276	276	220	18	310	220	8*18	180	143
FT 100–390/185	100	100	807	160	552	276	276	220	18	310	220	8*18	180	150

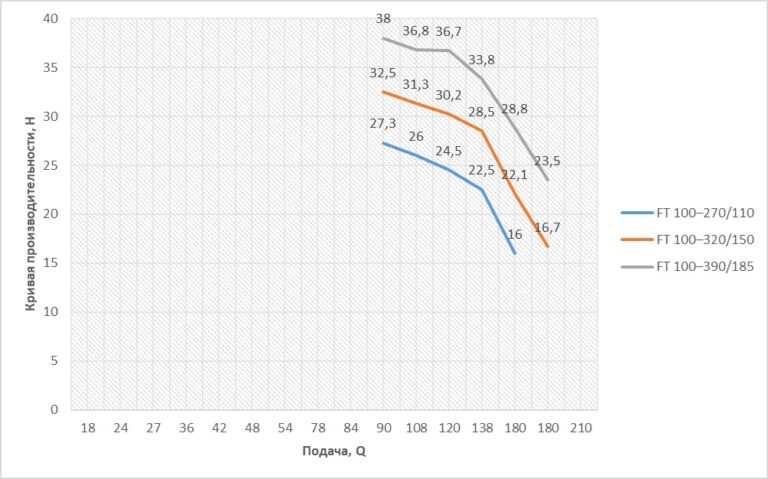

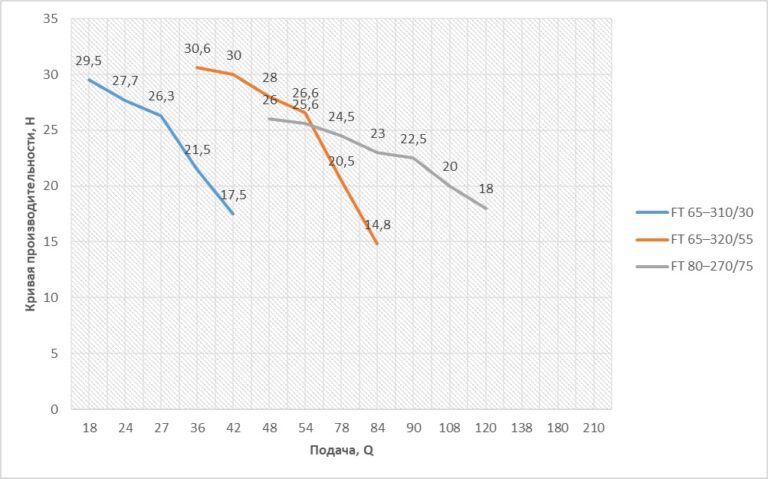

Рабочие характеристики

Серия SFS – производительность от 200 до 700 м³/ч

Технические характеристики

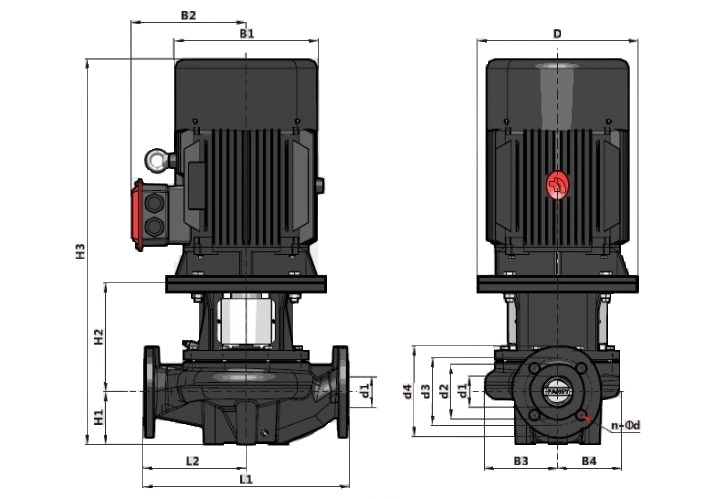

Модель	Размеры, мм
	DN	h1	h2	h3	L1	L2	b1	b2	b3	b4	b5	D	Кг
FTD 150–25/4	150	215	269	1061	800	400	355	273	238	208	230	350	365
FTD 200–24/4	200	270	415	1335	1100	550	397	314	303	252	360	400	537
FTD 200–23/4	200	270	445	1389	1100	550	445	334	303	252	360	450	602
FTD 250–22/4	250	300	495	1500	1100	550	445	334	316	243	390	450	647
FTD 250–29/4	250	300	507	1597	1100	550	484	367	329	264	440	550	773
FTD 250–26/4	250	300	507	1636	1100	550	547	407	329	264	440	550	909

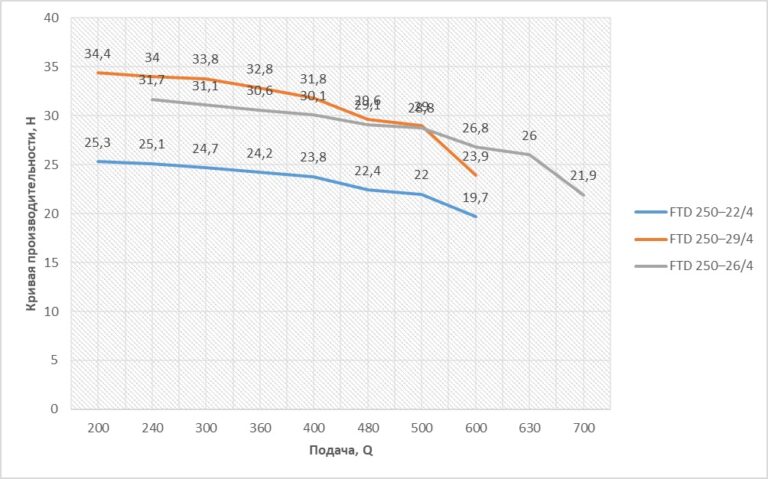

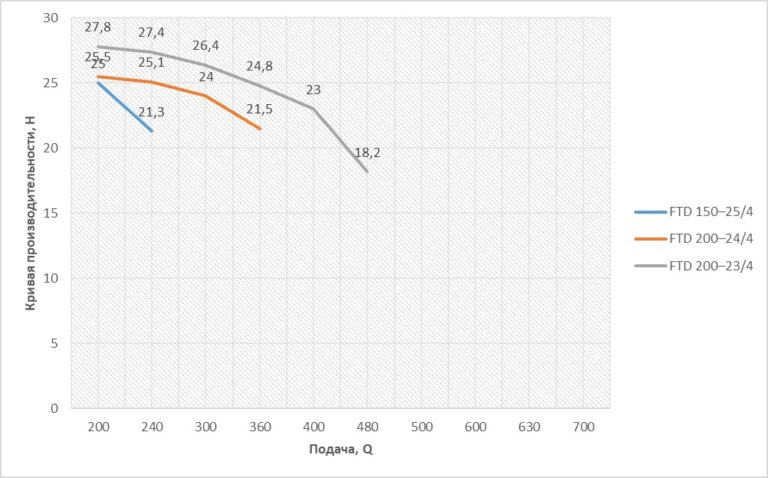

Рабочие характеристики

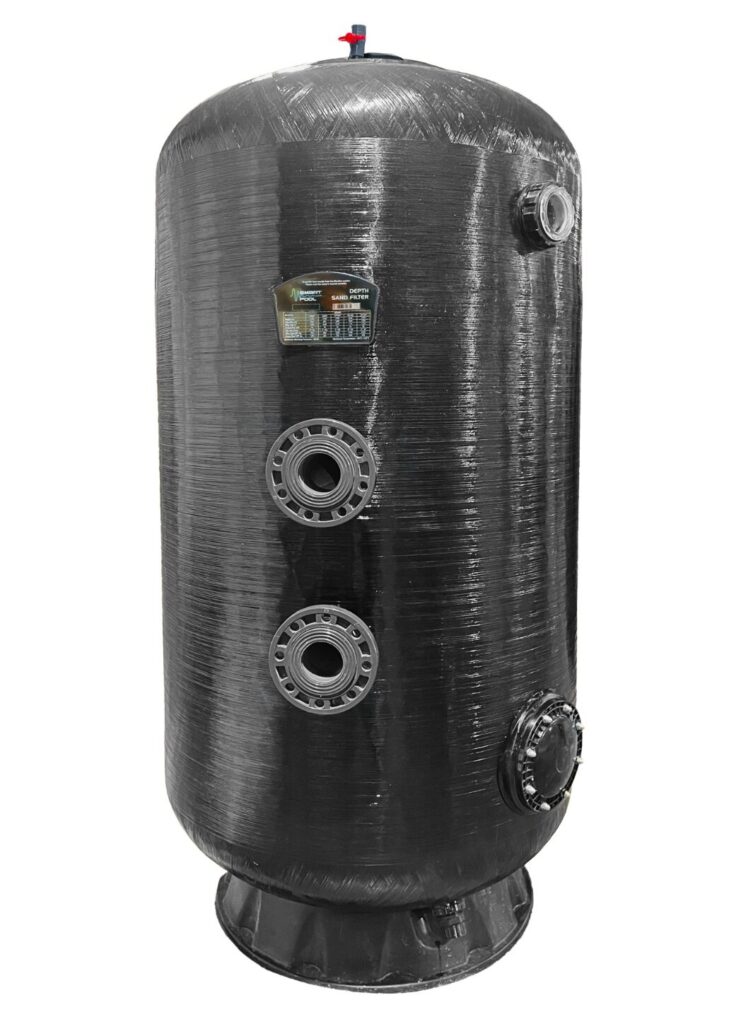

Фильтры

Назначение

Обеспечивают механическую очистку воды в системе водоподготовки,
соответствующую нормативам для общественных бассейнов.

Функции

Формируют двухступенчатую фильтрацию, поддерживают высокую эффективность
водоочистки за счёт увеличенной высоты засыпки фильтрующего материала.

Преимущества

– Высота засыпки соответствует российским санитарным нормам

– Усиленные характеристики: толщина стенки, диаметр подключения, смотровое
окно и люк выгрузки

– Производятся по индивидуальному техническому заданию

– Полная герметичность в течение всего срока эксплуатации

– Подходят для использования в бассейнах с высокой пропускной способностью

Исполнение

Фильтры диаметром 1000, 1200, 1400, 1600 и 1800 мм.

Модели:

SF 10, SF 12, SF 14, SF 16, SF 18

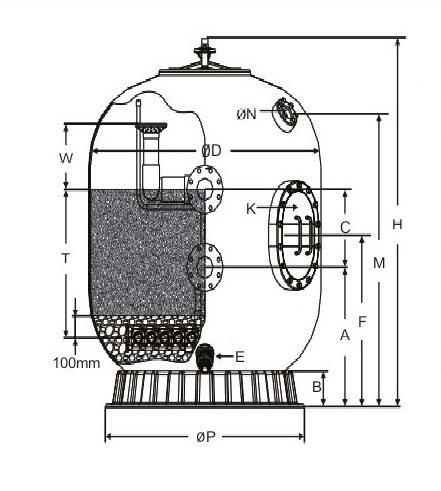

Технические характеристики

Модель	SF 10	SF 12	SF 14	SF 16	SF 18
D, мм	1000	1200	1400	1600	1800
D подключения, DN	75	75	100	100	150
H, мм	2100	2100	2100	2150	2300
A, мм	800	800	650	680	730
B, мм	150	180	165	215	215
C, мм	340	340	350	450	550
E, мм	40	40	60	60	60
F, мм	600	600	800	875	910
K, мм	Ø180	Ø180	400х300	400х300	400х300
M, мм	1150	1150	1250	1450	1650
N, мм	Ø80	Ø80	Ø80	Ø80	Ø80
P, мм	Ø790	Ø1010	1215	1450	1610
T, мм	1250	1250	1200	1200	1200
W, мм	160	160	300	320	320
гравий, кг	270	450	500	750	1050
песок, кг	1220	1740	2200	2900	3650

¹ Указан максимальный циркуляционный расход через колонну фильтрации для обеспечения скорости фильтрации 15/20/25 м³/ч на 1 м² фильтрующей поверхности.

Рабочие характеристики

Модель	Sф, м²	Q¹ max (м³/ч) при скорости фильтрации 15/20/25/30 (м³/ч/м²)
SF 10	0,79	11,8	15,8	19,7	31,7
SF 12	1,13	16,9	22,6	28,2	33,9
SF 14	1,54	23,1	30,8	38,5	46,2
SF 16	2,01	30,1	40,2	50,2	60,3
SF 18	2,54	38,1	50,8	63,5	76,2

¹ Указан максимальный циркуляционный расход через фильтр для обеспечения скорости фильтрации 15/20/25/30 м³/ч на 1 м² фильтрующей поверхности.

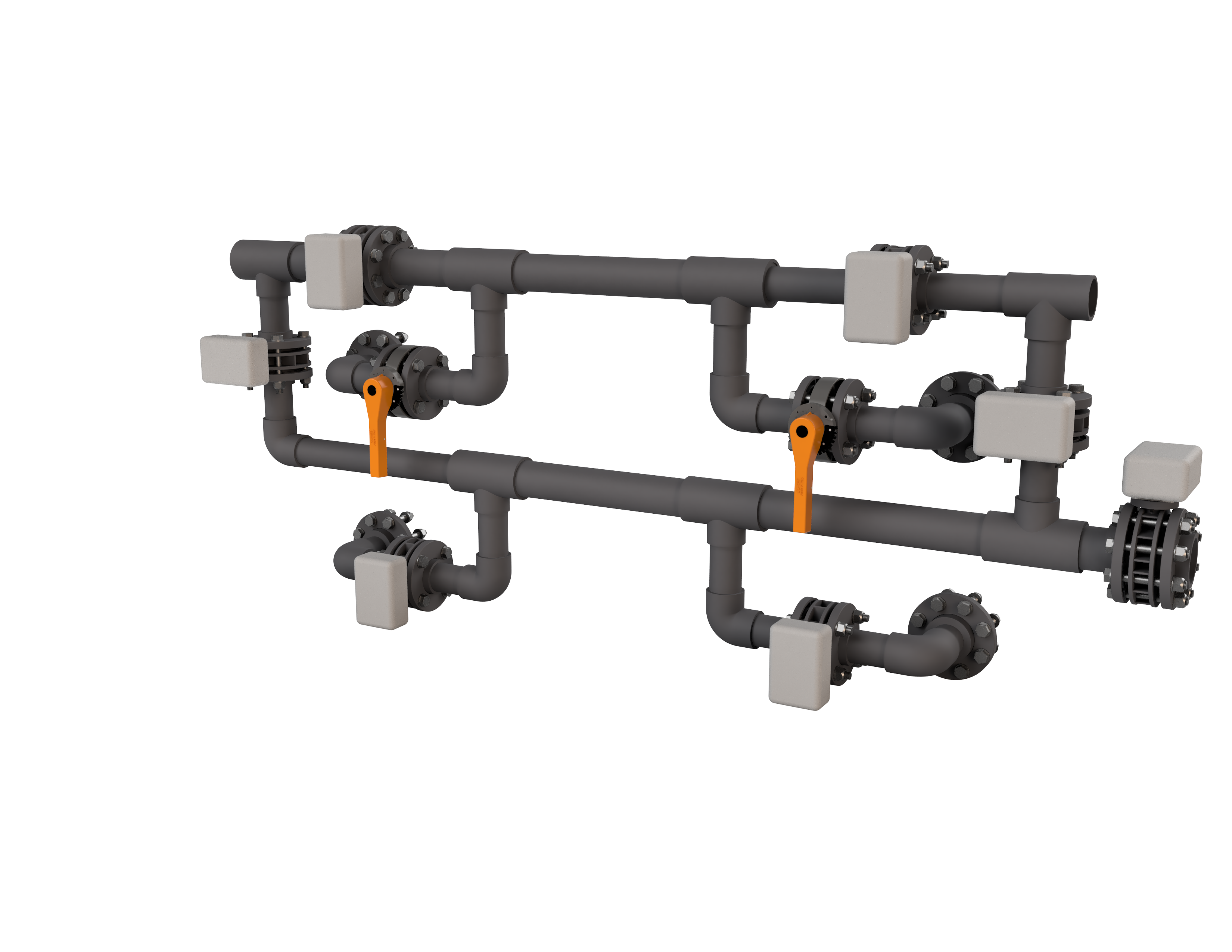

Вентильные группы

Назначение

Обеспечивают управление режимами фильтрации и промывки в системе водоподготовки, гарантируя корректную эксплуатацию каждого фильтра.

Функции

— Переключение режимов работы: фильтрация / промывка

— Возможность индивидуального управления каждым фильтром при подключении
нескольких фильтров к одной группе

— Измерение расхода воды через каждый фильтр для оценки степени загрязнения

Преимущества

— Позволяют подключать от 2 до 4 фильтров к одной 5-ти вентильной группе

— Сохраняется полный функционал при меньшем количестве арматуры и фитингов

— Оснащаются электроприводами и частотными расходомерами

— Полная автоматизация рабочих режимов

— Обеспечивают защиту фильтров и другого оборудования от перегрузки и износа

Исполнение

Группа включает дисковые затворы с электроприводами, отсечные краны, расходомеры. Полностью готова к интеграции в автоматизированную систему водоподготовки.

Технологические схемы вентильных групп

Условные обозначения:
— дисковый затвор с электроприводом Y.1-Y.9
— дисковый затвор ручной
— датчик расхода жидкости

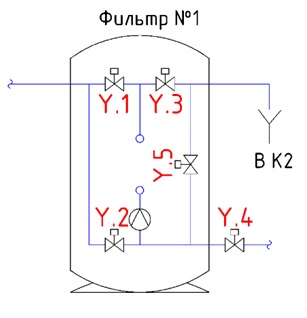

Вентильная группа с электроприводами на 1 фильтр

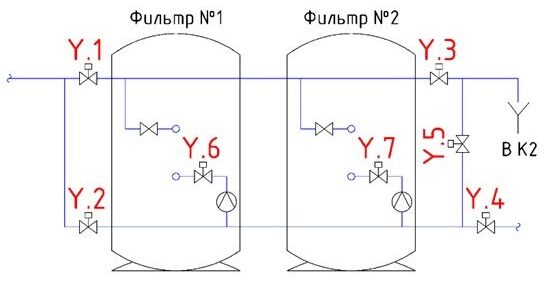

Вентильная группа с электроприводами на 2 фильтра

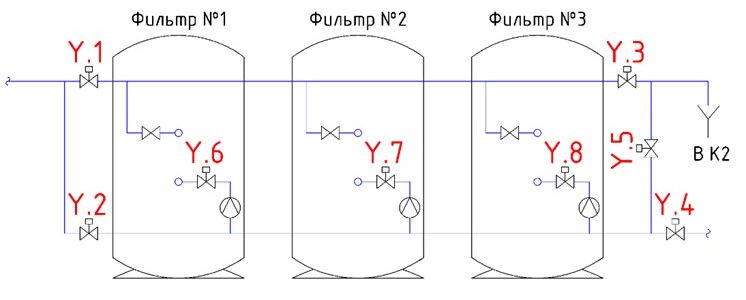

Вентильная группа с электроприводами на 3 фильтра

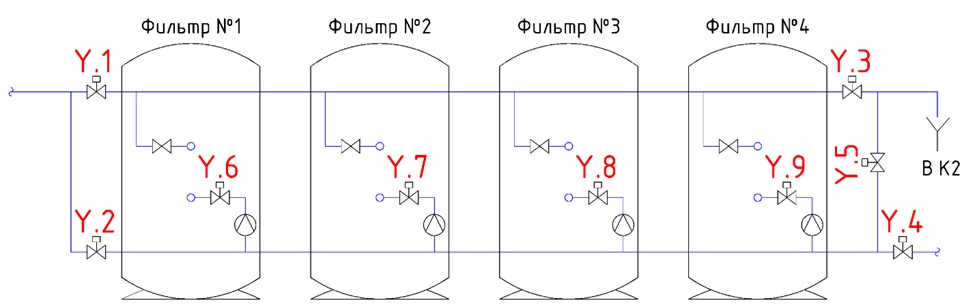

Вентильная группа с электроприводами на 4 фильтра

Комплект поставки

Наименование	Вентильная группа с электроприводом
	на 1 фильтр	на 2 фильтра	на 3 фильтра	на 4 фильтра
дисковый затвор с электроприводом, шт.	5	7	8	9
дисковый затвор ручной, шт.	-	2	3	4
датчик расхода жидкости, шт.	1	2	3	4
трубы/фитинги, компл.	1	1	1	1
схема сборки, шт.	1	1	1	1
паспорт изделия, шт.	1	1	1	1

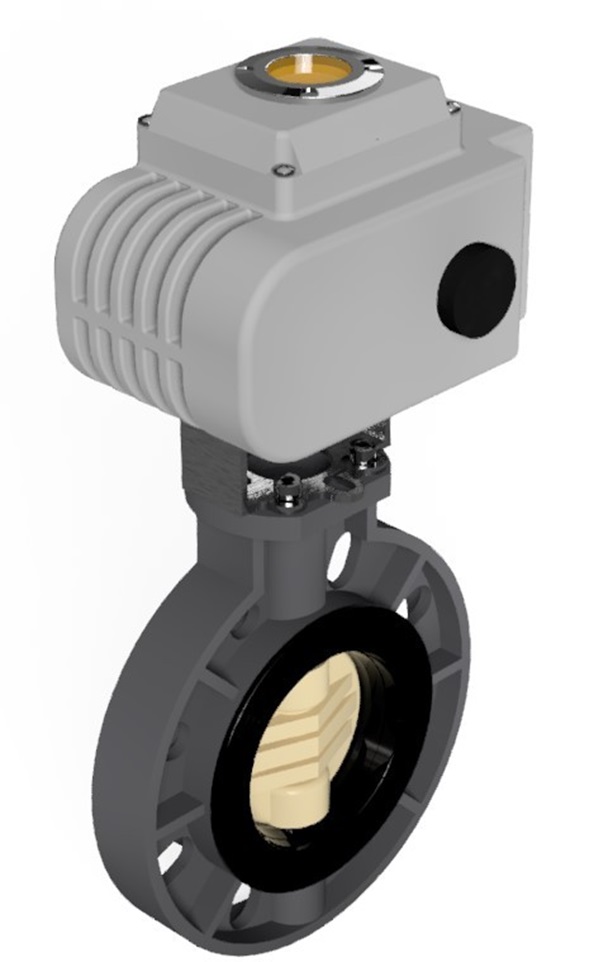

Дисковые затворы

Назначение

Автоматизация запорно-регулирующих операций в системе водоподготовки, обеспечение надежной и герметичной работы трубопроводной арматуры.

Функции

— Управление потоками воды в автоматическом режиме

— Подключение к системе управления SmartPool

— Контроль положений (открыто / закрыто) с помощью концевых выключателей

Преимущества

— Диаметры от DN50 до DN300

— Корпус из ПВХ, устойчивый к агрессивным средам и озону

— EPDM-уплотнитель, допущенный к применению в пищевой промышленности

— Надежные электроприводы с защитой от перегрева

— Подшипники повышенной нагрузки

— Подходят для систем с круглосуточным режимом работы

Исполнение

Поставляются в сборе с электроприводами, готовы к интеграции в автоматизированные инженерные системы.

Префильтры

Назначение

Защита циркуляционных насосов и колонны фильтрации от попадания укрупнённых загрязнений и посторонних предметов, предотвращение повреждений крыльчатки и элементов системы.

Функции

— Механическая предварительная фильтрация воды

— Улавливание мусора до попадания в насос

— Снижение нагрузки на основную колонну фильтрации

Преимущества

— Гидродинамически выверенная конструкция

— Один вход и два выхода позволяет подключить два насоса к одному префильтру

— Оптимальное соотношение диаметров входных и выходных патрубков

— Высокая пропускная способность

— Компактность и экономия пространства

— Устойчивость к кавитации при работе с мощными насосами

— Надёжная работа без снижения давления на входе насоса

Исполнение

Поставляется как готовый к установке элемент системы водоподготовки, рассчитанный для совместной работы с насосами промышленного типа.

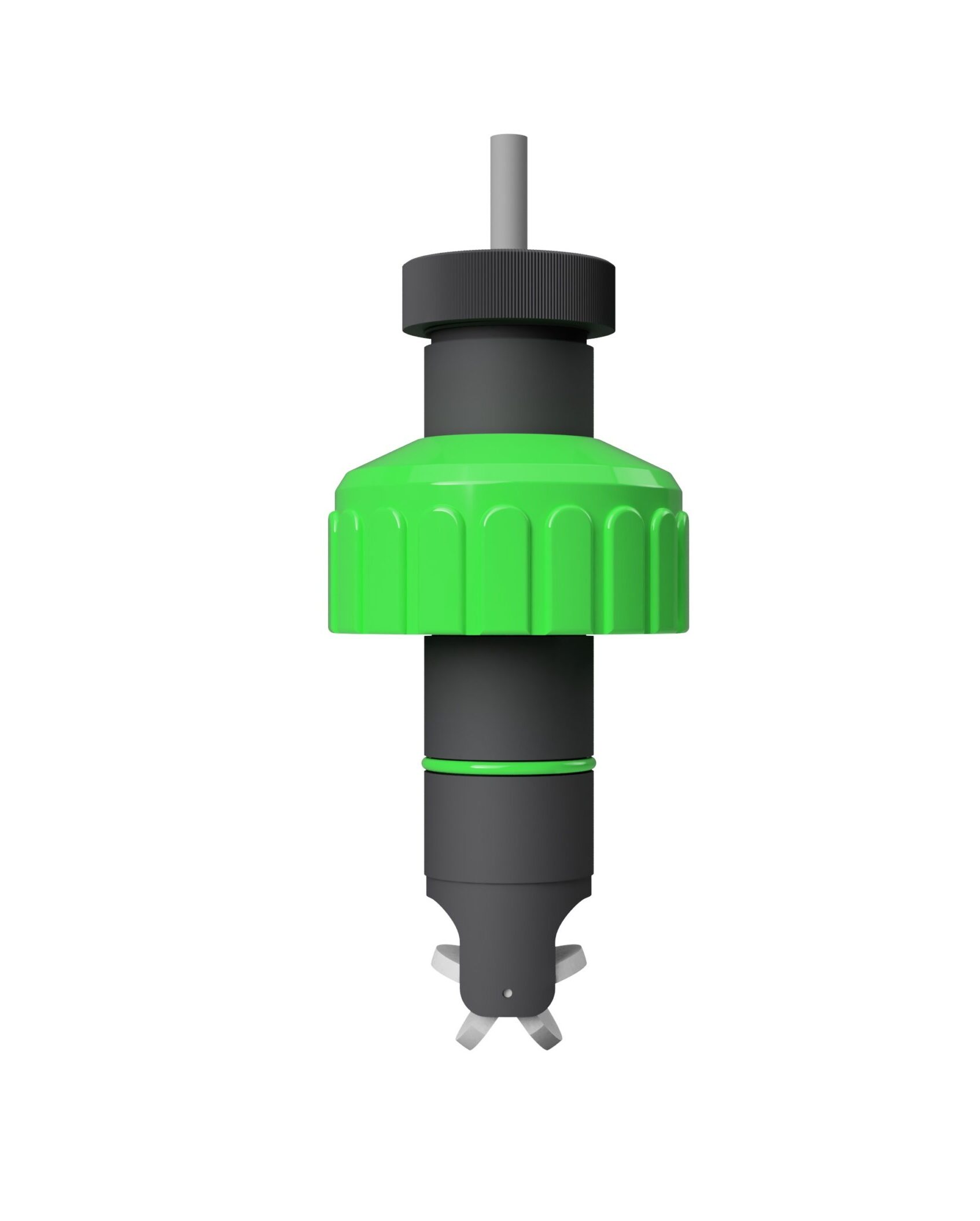

Расходомеры

Назначение

Измерение фактического циркуляционного расхода воды в системе водоподготовки для обеспечения её корректной и безопасной работы в соответствии с нормативами.

Функции

— Контроль соответствия расхода проектным значениям

— Оценка степени загрязнения фильтров и эффективности их промывки

— Выявление неравномерного распределения потока при работе нескольких фильтров

— Повышение безопасности эксплуатации бассейна

Преимущества

— Установка после каждого фильтра точный контроль локального расхода

— Малые габариты и удобство монтажа

— Отсутствие строгих требований к положению и расстояниям установки

— Надёжная работа при постоянной циркуляции

— Возможность автоматизации учёта и передачи данных

— Устранение слепых зон в системе, недоступных обычным манометрам

Исполнение

Датчики расхода с крыльчатым колесом, оптимизированные под условия непрерывной работы в бассейнах. Полностью готовы к интеграции в модульные узлы системы водоподготовки.
