Модульное оборудование

Готовые узлы системы водоподготовки, собранные на производстве для быстрой и точной установки на объекте

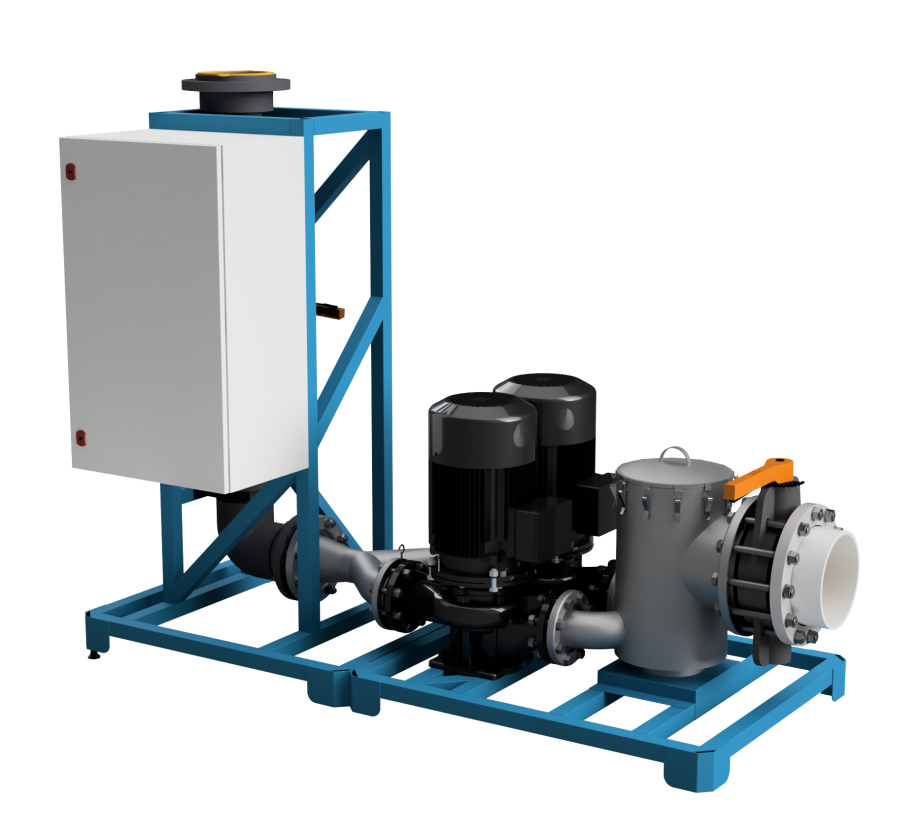

Насосная станция

Назначение

Предназначена для бассейнов с рециркуляционным водообменом.
Обеспечивает циркуляцию воды в соответствии с требованиями СП 2.1.3678-20.

Функции

— Поддержание заданного расхода и напора в режимах фильтрации и промывки
— Круглосуточная стабильная работа контура циркуляции
— Повышение эффективности коагулирования

Преимущества

— Регулировка расхода в зависимости от времени суток снижает потребление
реагентов и электроэнергии
— Плавный запуск и остановка защищают оборудование от гидравлических ударов

Исполнение

Поставляется в виде компактного модуля из двух собранных и готовых к
подключению частей.

Модели:

PS 15–40, PS 40–80, PS 80–130, PS 130–260, PS 220–330

Рабочие и Технические характеристики

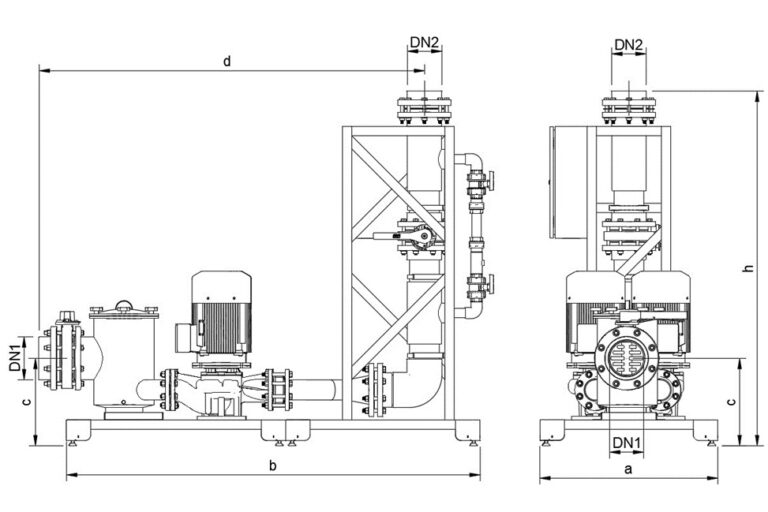

Модель	Q¹, м³/ч (min/maх)		P², кВт (min/maх)		I³, А (min/maх)		DN1, мм	DN2, мм	а, мм	b, мм	с, мм	d, мм	h, мм	m, кг
PS 15–40	15	40	1,5	3,0	6,0	11,5	110	90	800	1750	335	1400	1500	260
PS 40–80	40	80	3,5	7,5	13,0	24,8	140	125	800	2050	365	1750	1750	350
PS 80–130	80	130	7,5	15,0	22,0	42,0	200	160	950	2400	470	2150	1900	590
PS 130–220	130	220	9,5	18,5	38,0	49,6	250	225	1000	2400	490	2100	1900	650
PS 220–330	220	330	11,0	22,0	44,0	59,0	250	250	1100	3600	600	3500	2650	820

¹ Указаны минимальная и максимальная границы рабочего диапазона производительности.
² Указаны минимальная и максимальная потребляемая электрическая мощность.
³ Указаны минимальный и максимальный потребляемый ток.

Комплект поставки

Оборудование, входящее в комплект поставки:	Кол-во
насос циркуляционный сдвоенный, шт.	2
префильтр грубой очистки, шт.	1
шкаф управления с преобразователем частоты, шт.	1
дисковый затвор ПВХ, шт.	2
обратный клапан, шт.	2
статический смеситель с клапаном впрыска коагулянта, компл.	1
станина, шт.	1
паспорт изделия, шт.	1
инструкция по эксплуатации, шт.	1

Колонна фильтрации

Назначение

Используется в бассейнах с рециркуляционным водообменом. Обеспечивает соответствие требованиям СП 2.1.3678-20 и отвечает за основную ступень механической очистки воды.

Функции

— Круглосуточная работа контура фильтрации

— Двухступенчатая очистка воды

— Автоматизированная промывка фильтрующих элементов

— Контроль пропускной способности колб и общего циркуляционного расхода

Преимущества

— Регулярная и автоматическая промывка по расписанию

— Снижение расхода химических реагентов

— Увеличение срока службы фильтрующей засыпки

— Снижение эксплуатационных рисков и затрат

— Исключение ошибок при обслуживании

Исполнение

Модульная конструкция из четырёх частей. Поставляется в собранном виде, готова к монтажу и пусконаладке.

Модели:

FC 157, FC 226, FC 308, FC 402, FC 508, FC 763, FC 1206

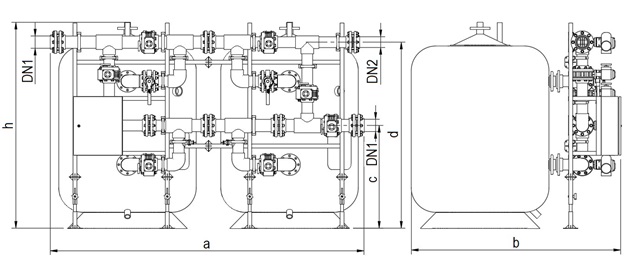

Рабочие и Технические характеристики моделей FC 157, FC 226, FC 308, FC 402, FC 508

FC 157, FC 226, FC 308, FC 402, FC 508

Модель	Sф, м²	Q¹ max (м³/ч) при скорости фильтрации 15/20/25 (м³/ч/м²)			DN1, мм	DN2, мм	а, мм	b, мм	с, мм	d, мм	h, мм	m, кг
FC 157	1,57	25,8	34,4	43	90	75	2600	1500	1200	1900	2070	5050
FC 226	2,26	33,9	45,2	56,5	110	90	2900	1700	1200	1900	2080	6100
FC 308	3,08	46,2	61,6	77	125	110	3300	1900	1300	2000	2175	8700
FC 402	4,02	60,3	80,4	100,5	140	125	3700	2100	1400	2150	2300	11800
FC 508	5,08	76,2	101,6	127	160	140	4100	2300	1550	2200	2320	14700

¹ Указан максимальный циркуляционный расход через колонну фильтрации для обеспечения скорости фильтрации 15/20/25 м³/ч на 1 м² фильтрующей поверхности.

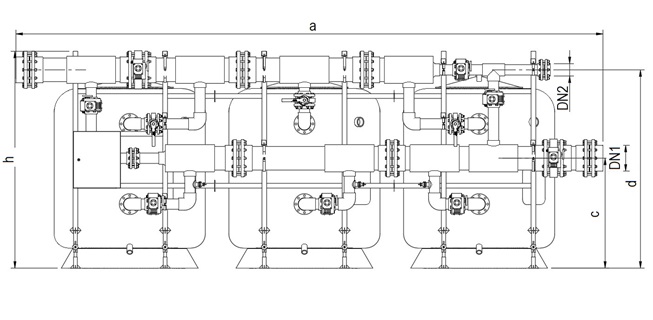

Рабочие и Технические характеристики модели FC 763

FC 763

Модель	Sф, м²	Q¹ max (м³/ч) при скорости фильтрации 15/20/25 (м³/ч/м²)			DN1, мм	DN2, мм	а, мм	b, мм	с, мм	d, мм	h, мм	m, кг
FC 763	7,63	114,3	152,4	190,5	225	160	7000	2500	1600	2300	2460	18200

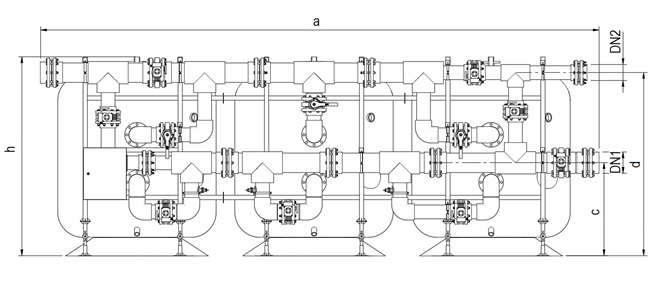

Рабочие и Технические характеристики модели FC 1206

FC 1206

Модель	Sф, м²	Q¹ max (м³/ч) при скорости фильтрации 15/20/25 (м³/ч/м²)			DN1, мм	DN2, мм	а, мм	b, мм	с, мм	d, мм	h, мм	m, кг
FC 1206	12,6	180,9	241,2	301,5	250	110	6100	2400	2100	2100	2300	36000

Комплект поставки

Оборудование, входящее в комплект поставки:	Кол-во
колба фильтрации с высотой загрузки 1,2 м, шт. (для модели FC 763 — 3 шт., для модели FC 1206 — 6 шт.)	2
фильтрующий наполнитель поддерживающий, компл.	1
двухкомпонентный фильтрующий наполнитель DFM AM Pen Pro, компл.	1
вентильная группа с электроприводами, компл. (для модели FC 763 — 2 компл.)	1
датчики расхода воды, шт. (для модели FC 763 — 3 шт., для модели FC 1206 — 6 шт.)	2
блок управления режимами работы, шт. (для модели FC 1206 — 2 шт.)	1
рама вентильной группы, шт. (для модели FC 1206 — 2 шт.)	1
паспорт изделия, шт.	1
инструкция по эксплуатации, шт.	1

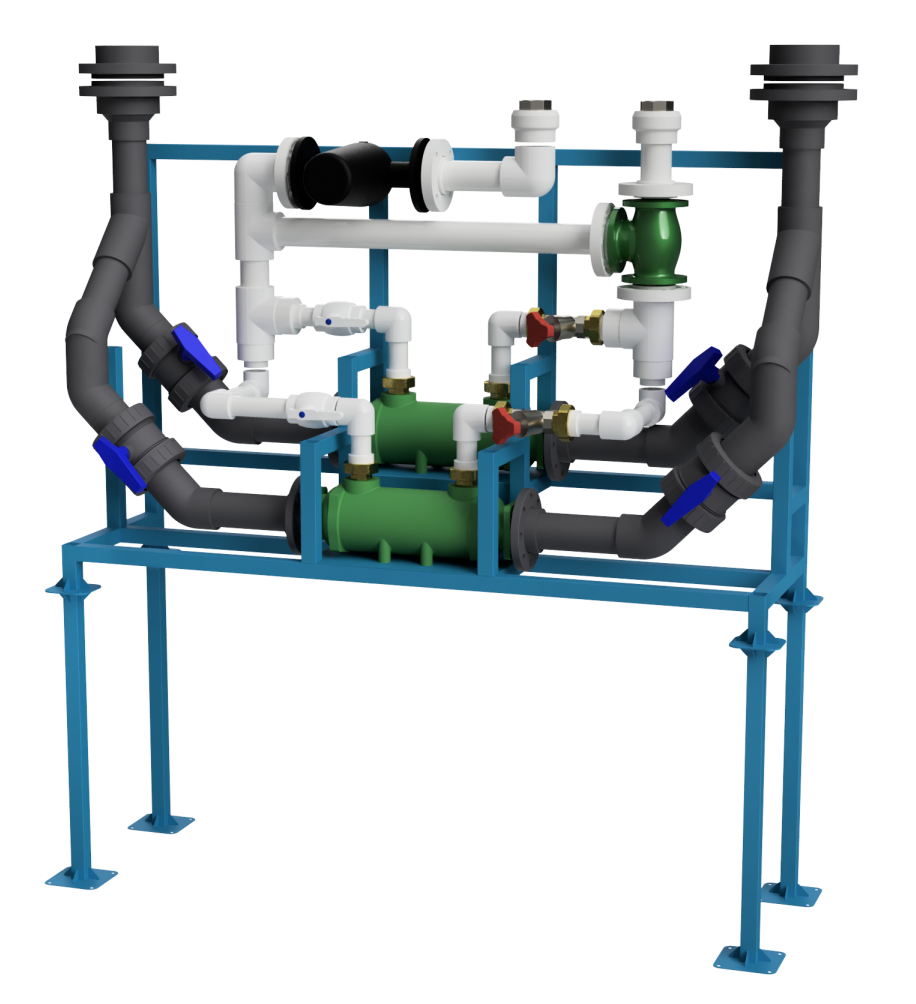

Узел нагрева

Назначение

Предназначен для поддержания заданной температуры воды в бассейне за счёт эффективной передачи тепла через теплообменники.

Функции

— Круглосуточная и стабильная работа контура нагрева

— Поддержание температуры с точностью до 0,1 °C

— Контроль пропускной способности каждого теплообменника

— Эффективный теплосъём с минимальными потерями

Преимущества

— Снижение эксплуатационных затрат

— Предотвращение перегрева и гидроударов

— Защита оборудования от сбоев и аварий при неправильной эксплуатации

— Повышение энергоэффективности системы

Исполнение

Поставляется в виде компактного модуля, полностью укомплектован и готов к вводу в эксплуатацию.

Модели:

НТ 40, НТ 80, НТ 140, НТ 200, НТ 340, НТ 600, НТ 1112, НТ 2110

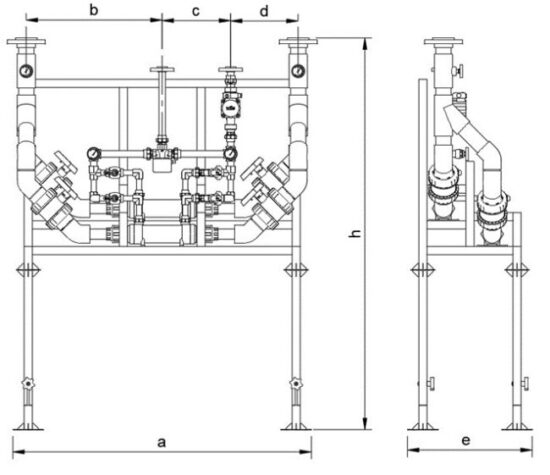

Рабочие и Технические характеристики

Модель	Теплопередача, кВт (82°С/60°С)		Пропускная способ., м³/ч Вода бассейна/Тепл-тель		DN1, мм	DN2, мм	а, мм	е, мм	b, мм	с, мм	d, мм	h, мм	m, кг
НТ 40	40	24	18,0	4,2	63	32	1240	550	540	254	281	1560	30
НТ 80	80	44	21	4,8	63	32	1370	490	603	292	311	1551	35
НТ 140	140	80	27	7,2	75	32	1515	610	665	335	330	1912	55
НТ 200	200	110	42	10,8	90	40	2060	600	990	491	382	1910	75
НТ 340	340	200	58	14,4	110	50	2120	630	996	550	2020	820	110
НТ 600	600	340	101	25,2	140	63	2132	630	1034	452	396	2160	160
НТ 1112	1112	620	150	38,4	160	75	2500	600	1270	555	425	2200	200
НТ 2110	2110	1170	350	88	250	125	2600	700	960	650	990	2200	580

Комплект поставки

Оборудование, входящее в комплект поставки:	Кол-во
теплообменник кожухотрубный, шт.	2
насос повысительный, шт.	1
3-х ходовой регулирующий клапан, шт.	1
балансировочный вентиль со встроенным расходомером, шт.	2
термометр биметаллический, шт.	4
обвязка ПВХ/ППР, компл.	1
рама узла нагрева с дополнительными комплектующими, компл.	1
паспорт изделия, шт.	1
инструкция по эксплуатации, шт.	1

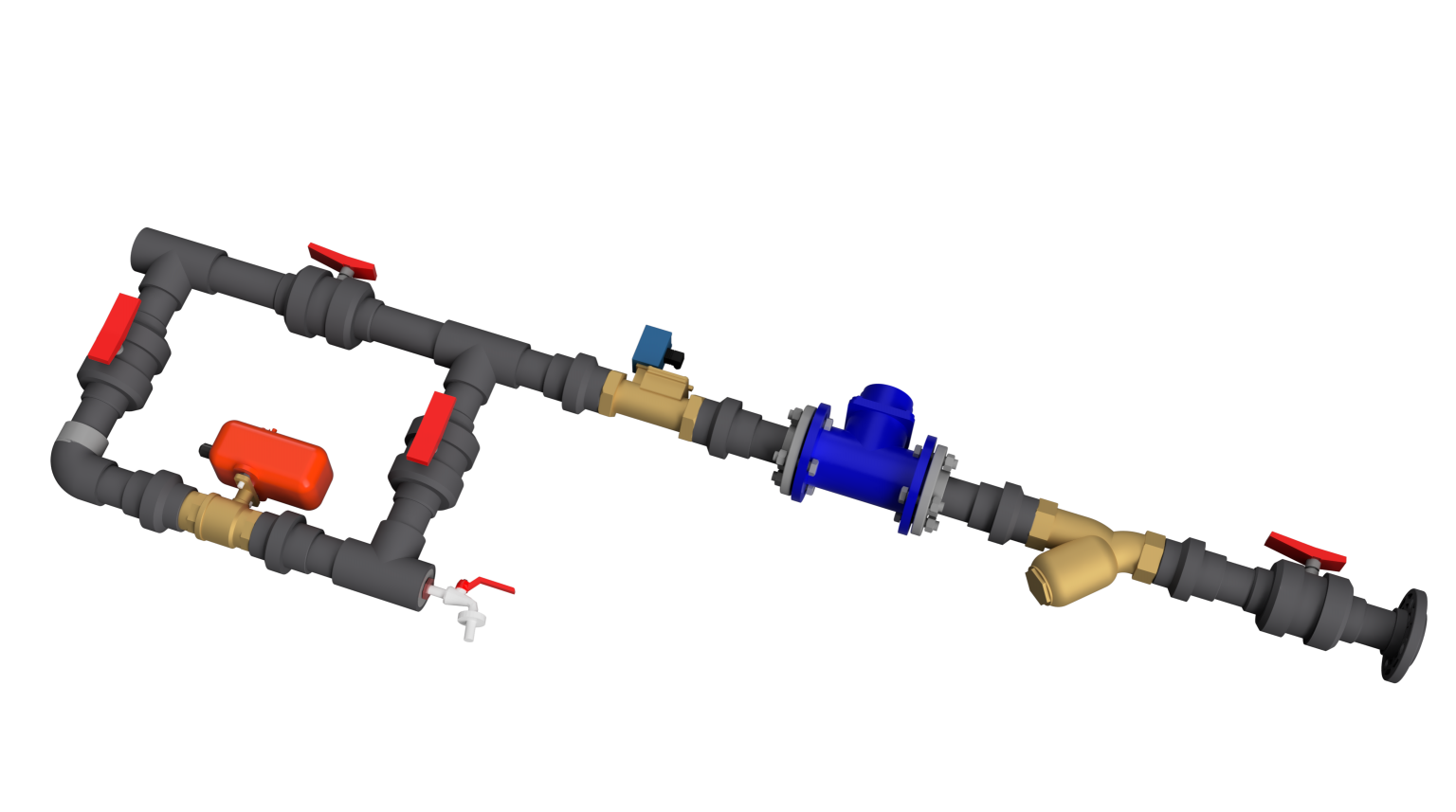

Узел подпитки

Назначение

Обеспечивает стабильную и контролируемую подачу воды в бассейн для поддержания заданного уровня в системе водоподготовки.

Функции

— Круглосуточная и бесперебойная работа контура подпитки

— Учёт объёма поступающей воды из системы ХВС

— Оптимизация объёма переливной ёмкости

— Защита оборудования и технических помещений от затопления

— Предотвращение гидравлических ударов в трубопроводе

Преимущества

— Снижение эксплуатационных рисков

— Увеличение срока службы оборудования

— Стабильная работа системы без сбоев

— Защита от последствий ненадлежащей эксплуатации

Исполнение

Поставляется в виде компактного модуля, полностью укомплектован и готов к вводу в эксплуатацию.

Модели:

WF10, WF20

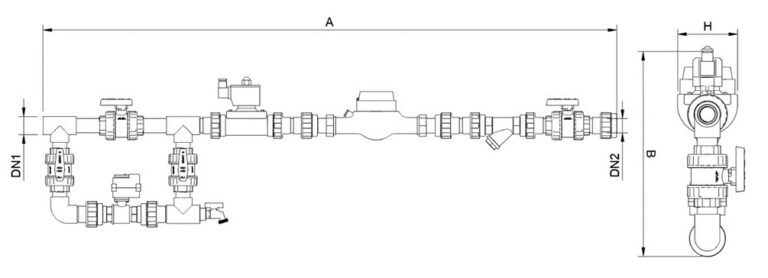

Рабочие и Технические характеристики

Модель	DN1, мм	DN2, мм	Q max, м³/ч	а, мм	b, мм	h, мм	m, кг
WF 10	32	32	5	1600	420	120	8
WF 20	63	63	18	2015	580	200	32

Комплект поставки

Оборудование, входящее в комплект поставки:	Кол-во
фильтр грубой очистки, шт.	1
счётчик воды, шт.	1
соленоидный клапан, шт.	1
кран шаровой с электроприводом, шт.	1
кран отбора проб, шт.	1
