Комплексная автоматизация
Решения для оптимизации и контроля системы водоподготовки: от частных бассейнов до крупных комплексов
SmartPool lite
Универсальное решение для автоматизации водоподготовки частных бассейнов. SPlite заменяет разрозненные блоки управления, объединяя всё оборудование в единый центр контроля.
Специальное программное обеспечение обеспечивает полный автоматический режим работы, расширяет возможности управления и соответствует современным стандартам диспетчеризации и безопасности.
| Комплексная автоматизация системы водоподготовки "SmartPool lite": | арт. 61000 |
|---|---|

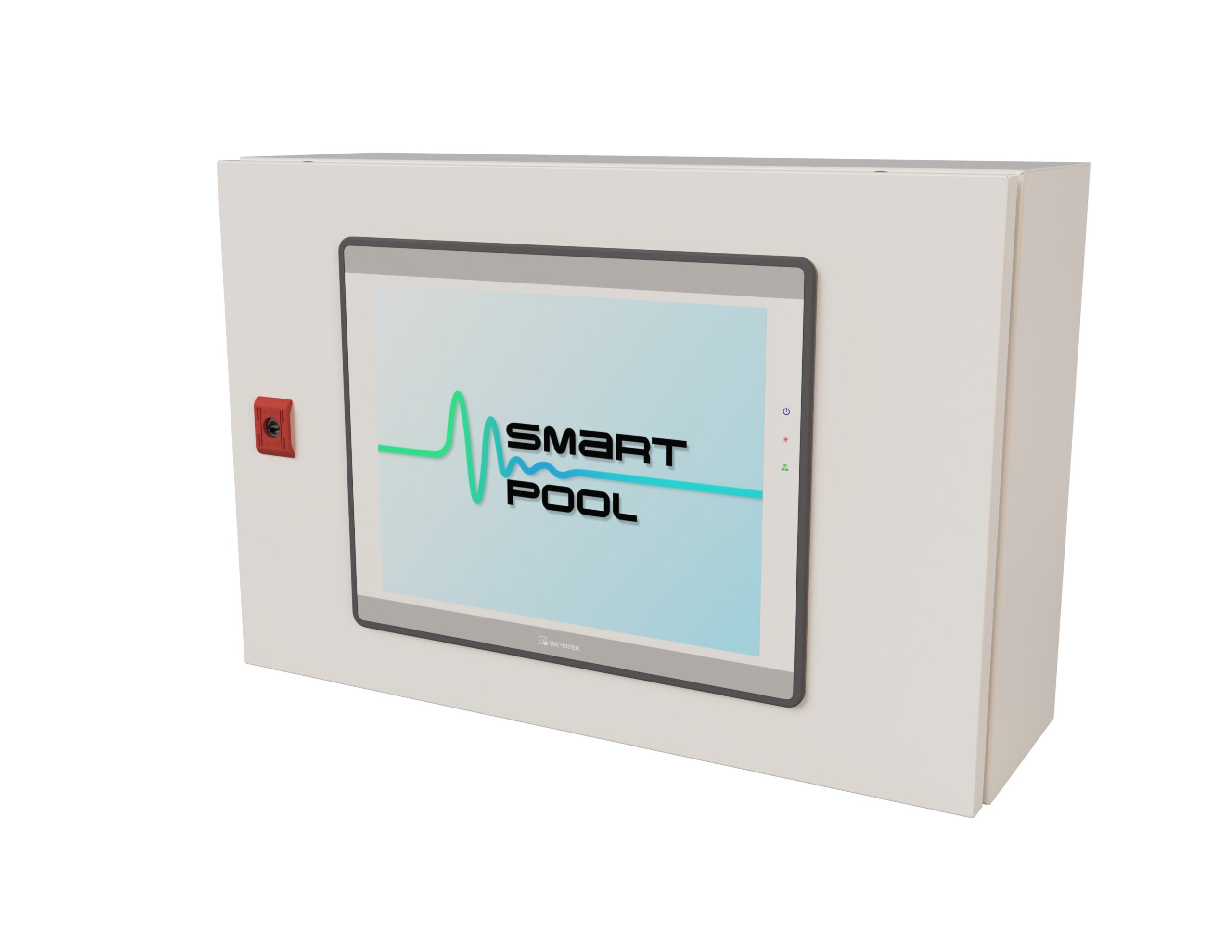

| шкаф автоматизации (700х500х200мм) с сенсорным дисплеем 7", шт. | 1 |
| панель для измерения pH/Rx (700х400х70мм) в комплекте с датчиками, шт. | 1 |
| насос-дозатор гипохлорита натрия, шт. | 1 |
| насос-дозатор раствора кислоты, шт. | 1 |
| штанга забора химреагента с датчиком уровня, шт. | 2 |
| датчик уровня воды (поплавковый) в переливной емкости/скиммере, шт. | 1 |
| датчик давления воды (0-4 бар), шт. | 1 |
| датчик температуры (PT1000), шт. | 1 |
| калибровочные растворы (рН 7, рН 9, Rx 650), компл. | 1 |
| паспорт изделия, шт. | 1 |
| инструкция по эксплуатации, шт. | 1 |
- датчик свободного хлора «Cl free»;
- насос-дозатор коагулянта;
- узел гидростатического контроля уровня воды в переливной ёмкости/скиммере (0-2 м);
- выносная дублирующая сенсорная панель 7”.
Настройки параметров и управление работой технологического оборудования осуществляется с помощью сенсорной панели управления 7″. Содержимое панели управления условно поделено на три блока:
Верхний — содержит информацию о названии бассейна, текущем уровне доступа, дату и время. Блок отображается на всех экранах.
Центральный — в блоке отображается содержимое экрана, выбранного пользователем.
Нижний — служит для быстрого перехода между шестью основными экранами: «ГЛАВНЫЙ», «СОСТОЯНИЕ», «ТРЕНДЫ», «СОБЫТИЯ», «ОШИБКИ» и «НАСТРОЙКИ» . Блок отображается на всех экранах.

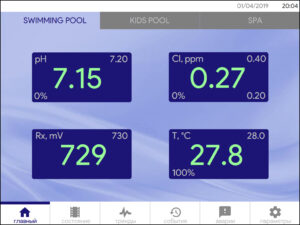

Главный экран предназначен для быстрого ознакомления с основными показателями качества воды, управления работой, смены уставок и калибровки датчиков pH/Rx/Cl free*/Т.

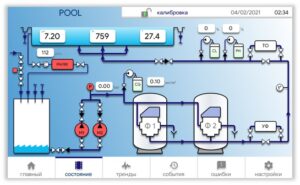

Схематическое отображение текущего состояния системы водоподготовки на мнемосхеме.

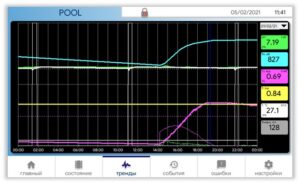

Визуализация исторических данных работы контуров. Простой, но эффективный инструмент анализа работы, поиска, устранения и предупреждения отклонений от правильной работы системы.
В процессе эксплуатации, в журнале событий регистрируются и хранятся все события, происходящие в системе — изменения настроек пользователем, предупреждения, аварийные ситуации, блокирование или возобновление работы оборудования.
Список текущих ошибок системы водоподготовки.
Экран «НАСТРОЙКИ» позволяет перейти к расширенным настройкам всех контуров системы.
SmartPool Lite подходит как для нового бассейна, так и для модернизации существующей системы.
SmartPool PRO
Современное готовое решение Комплексной автоматизации для централизованного контроля и управления системами водоподготовки до 4-х бассейнов единовременно.
В основе лежит программируемый логический контроллер (ПЛК), сенсорная панель оператора 9.7 и собственное специализированное программное обеспечение.
Это позволяет:
- полностью автоматизировать все этапы водоподготовки одним устройством;
- значительно расширить привычные возможности блочной автоматики;
- соответствовать современным требованиям по диспетчеризации и безопасности.
| Комплексная автоматизация системы водоподготовки "SmartPool Pro": | арт.66000А | арт.67000А | арт.68000А | арт.69000А |
|---|---|---|---|---|

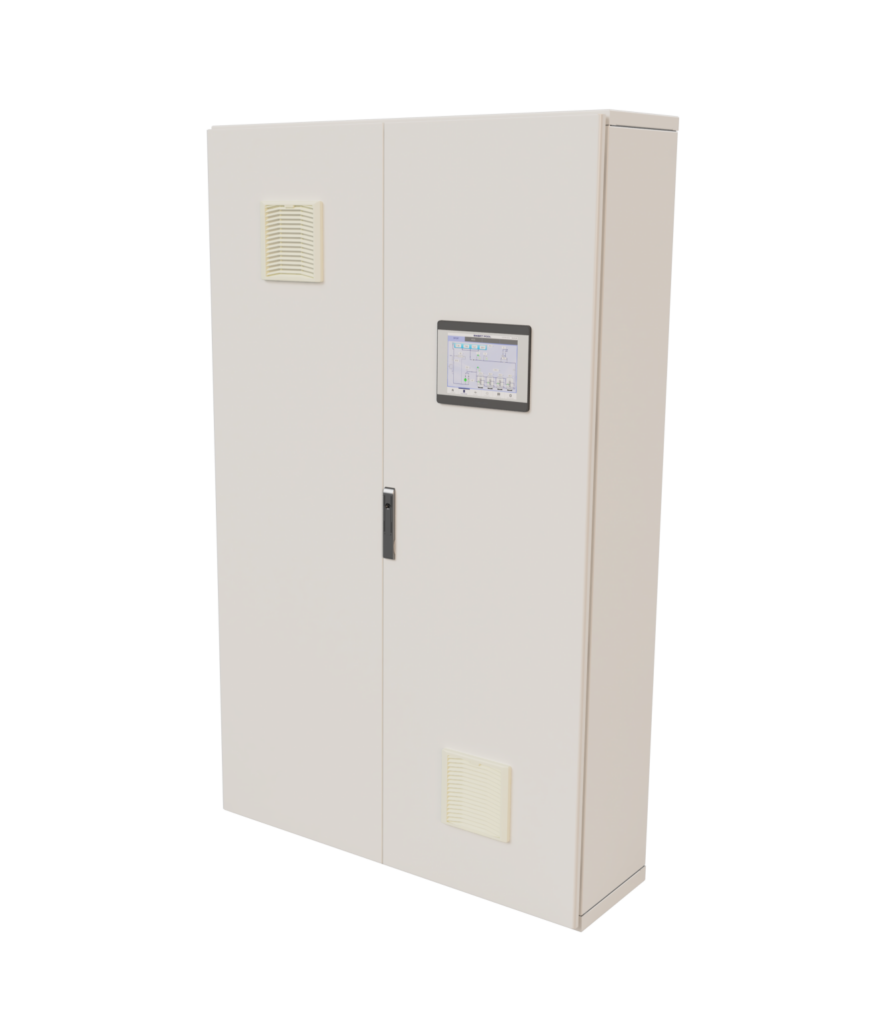

| шкаф автоматизации с контроллером, сенсорным дисплеем 9.7" и электросиловым оборудованием, шт. | 1 | |||
| панель для измерения pH/ORP/Cl в комплекте с датчиками, шт. | 1 | 2 | 3 | 4 |
| насос дозирования химических реагентов, шт. | 3 | 6 | 9 | 12 |
| штанга забора хим.реагента с датчиком уровня, шт. | 3 | 6 | 9 | 12 |
| узел гидростатического контроля уровня воды в переливной ёмкости (0-2 м), шт. | 1 | 2 | 3 | 4 |
| датчик давления воды (0-4 бар), шт. | 1 | 2 | 3 | 4 |
| датчик температуры (4-20 мА), шт. | 1 | 2 | 3 | 4 |
| паспорт изделия, шт. | 1 | |||
| инструкция по эксплуатации | 1 | |||
- арт. 66000А — на 1 систему водоподготовки
- арт. 67000А — на 2 системы водоподготовки
- арт. 68000А — на 3 системы водоподготовки
- арт. 69000А — на 4 системы водоподготовки
Настройки параметров и управление работой технологического оборудования осуществляется с помощью сенсорной панели управления 7″. Содержимое панели управления условно поделено на три блока:
Верхний — содержит информацию о названии бассейна, текущем уровне доступа, дату и время. Блок отображается на всех экранах.
Центральный — в блоке отображается содержимое экрана, выбранного пользователем.
Нижний — служит для быстрого перехода между шестью основными экранами: «ГЛАВНЫЙ», «СОСТОЯНИЕ», «ТРЕНДЫ», «СОБЫТИЯ», «ОШИБКИ» и «НАСТРОЙКИ» . Блок отображается на всех экранах.
Главный экран предназначен для быстрого ознакомления с основными показателями качества воды, управлением и настройками этих показателей.

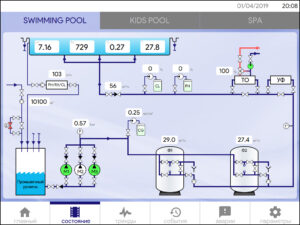

Схематическое отображение текущего состояния системы водоподготовки, характере протекающих в ней процессов, в том числе связанных с нарушением технологических режимов и авариями.

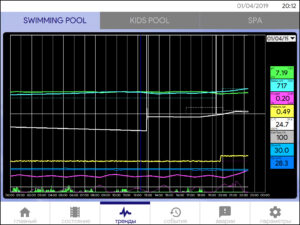

Графическое отображение параметров работы контуров pH/Rx/Cl/T, давления в системе, протока через измерительную панель, пропускной способность фильтров.

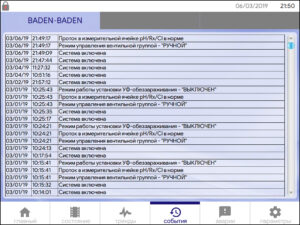

При первоначальном запуске или после прерывания электропитания «SmartPool» производит диагностику своего состояния, системных настроек, работы оборудования и прописывает в журнале все предупреждения, которые не соответствуют нормальному режиму эксплуатации и могут отразиться на работе системы водоподготовки.

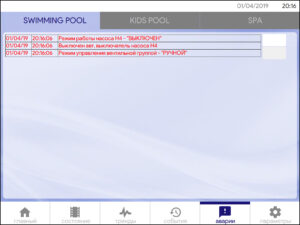

Перечень текущих аварийных ситуаций или ошибок в работе системы водоподготовки.

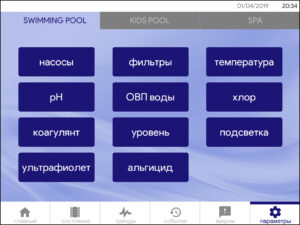

В данном подменю производятся настройки рабочих параметров системы водоподготовки, режимов работы отдельного технологического оборудования, опционного и дополнительного оборудования.
Установка SmartPool PRO подходит как для нового бассейна, так и для модернизации действующей системы водоподготовки.
SmartPool AP
Современное готовое решение Комплексной автоматизации для централизованного контроля и управления системами водоподготовки до 4-х бассейнов единовременно.
В основе лежит программируемый логический контроллер (ПЛК), сенсорная панель оператора 9.7 и собственное специализированное программное обеспечение.
Это позволяет:
- полностью автоматизировать все этапы водоподготовки одним устройством;
- значительно расширить привычные возможности блочной автоматики;
- соответствовать современным требованиям по диспетчеризации и безопасности.
SmartPool Attr
Современное готовое решение Комплексной автоматизации для централизованного контроля и управления системами водоподготовки до 4-х бассейнов единовременно.
В основе лежит программируемый логический контроллер (ПЛК), сенсорная панель оператора 9.7 и собственное специализированное программное обеспечение.
Это позволяет:
- полностью автоматизировать все этапы водоподготовки одним устройством;
- значительно расширить привычные возможности блочной автоматики;
- соответствовать современным требованиям по диспетчеризации и безопасности.
